Секция Angle
Секция Angle (Угол) используется только с Circular (Круглый) и Captured (Фиксированный) вариантами Dab Types.

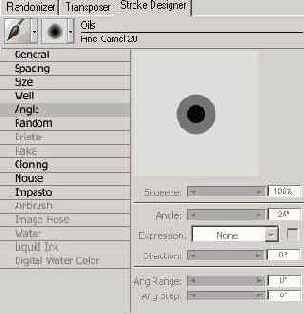

С помощью этой палитры осуществляется различной степени сжатие следа кисти, то есть, окружность становится эллипсом. Вы легко можете в этом убедиться, установив курсор для рисования. Он сразу же принимает форму будущего следа кисти. Параметры данной секции и их назначение приведены в табл. 6.3.
Таблица 6.3. Назначение параметров секции Angle
| Параметр | Назначение |
| Squeeze (Сжатие) | Сжатие окружности. Перемещение ползунка влево усиливает сжатие |
| Angle (Угол) | Угол наклона эллипса. Перемещение ползунка вправо поворачивает эллипс по часовой стрелке, влево — против |
| Angle Range (Диапазон угла) |
Диапазон угла поворота следа |
| Angle Step (Шаг угла) |
Шаг поворота следа при изменении направления штриха. Параметр определяется при значении Angle Range, отличном от 0 |
Все изменения параметров с помощью секции Angle отражаются на форме и расположении курсора.
На рис. 6.20a, 6.20b и 6.20c приведены штрихи, выполненные кистью варианта Circular Dab Types.
Рис. 6.20a. Результат изменения параметра Squeeze. Установлено максимальное сжатие
Рис. 6.20b. Результат изменения параметра Squeeze. Сжатие уменьшено до 45%
Рис. 6.20c. Результат изменения параметра Angle. Фрагменты линий, которые на рисунке 6.20a были тонкими, стали широкими, и наоборот
Параметры Angle Range и Angle Step предназначены для связи различных параметров в секции Expression, например направления движения линии и наклон штриха.
